SPARE PARTS LIST 2902RD SP

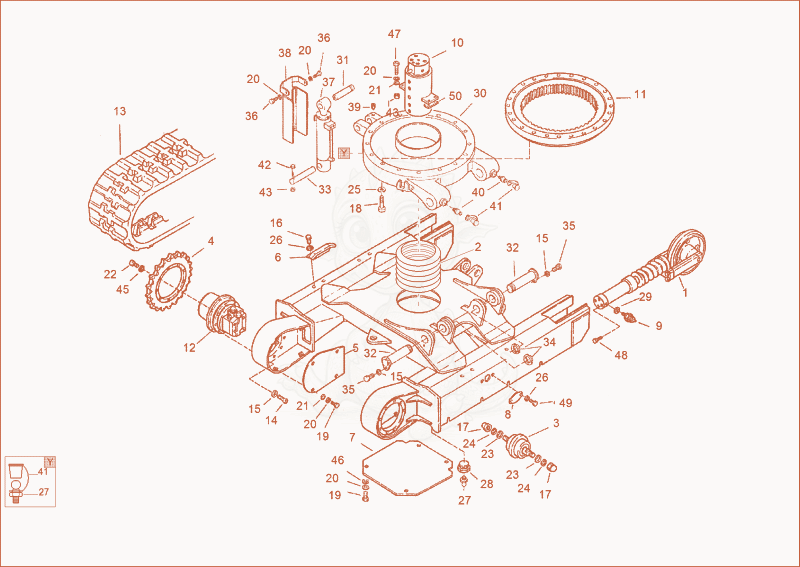

2902RD TRACKLAYING GEAR Diagram
- track tensioner complete - 1000004730×2
- 21000022516Not stockedprotecting hose×0.3
- 31000004727Not stockedguide roller×8
- 41000004586Not stockeddrive wheel×2
- 51000070282Not stockedcover undercarriage×2
- 61000070287Not stockedguide chain×4
- 71000070923Not stockedcover undercarriage×1
- 81000070286Not stockedcover chain tensioner×2
- 91000183476Not stockednon return valve×2
- 101000070230Not stockedrotary junction×1
- SLEWING RING - 1000069506×1
- 121000004640Not stockeddrive unit×2
- 131000004664Not stockedrubber track×2
- 141000022173Not stockedcheese head screw×18
- lock washer - 1000082609×20
- hex screw M10x20-8.8 A2C DIN933 - 1000085411×8
- 171000082554Not stockedhexagon nut×16
- 181000082291Not stockedcheese head screw×16
- 191000013008Not stockedhex screw×12
- 201000015437Not stockedlock washer×18
- 211000015431Not stockedwasher×12
- 221000015356Not stockedcheese head screw×18
- WASHER - 1000018440×16
- 241000082623Not stockedspring washer×16
- WASHER - 1000020820×16
- 261000015438Not stockedlock washer×12
- 271000015476Not stockedgrease nipple×1
- plug - 1000082794×1
- screw seal - 1000124948×2
- 301000070219Not stockedtilt console×1
- PIN - 1000070234×1
- PIN - 1000070235×2
- 331000070233Not stockedpin×1
- SET NUT - 1000082572×2
- hex screw - 1000085418×2
- hex screw M8x12-8.8 A2C DIN933 - 1000085389×2
- 371000372042Not stockedtilt ram×1
- Protectionplatetiltram 1000093677×1
- thread pin - 1000082260×1
- 401000015475Not stockedgrease nipple×2
- 411000020783Not stockedcap grease nipple×2
- 6-Point screw M8x80-8.8 A2C - 1000085319×1
- DIN985-M8-8-A2C - 1000015416×5
- 441000022017Not stockedspring washer×18
- 451000022017Not stockedspring washer×18
- 461000013027Not stockedwasher×4
- cheese head screw M8x45-8.8 Dacro DIN912 - 1000082296×4
- 481000015348Not stockedhex screw×4
- 491000013009Not stockedhex screw×4
- 501000070221Not stockedshim undercarriage×2
