E2200 GROUND HEATER

E2200 Hose Reel cpl. Diagram

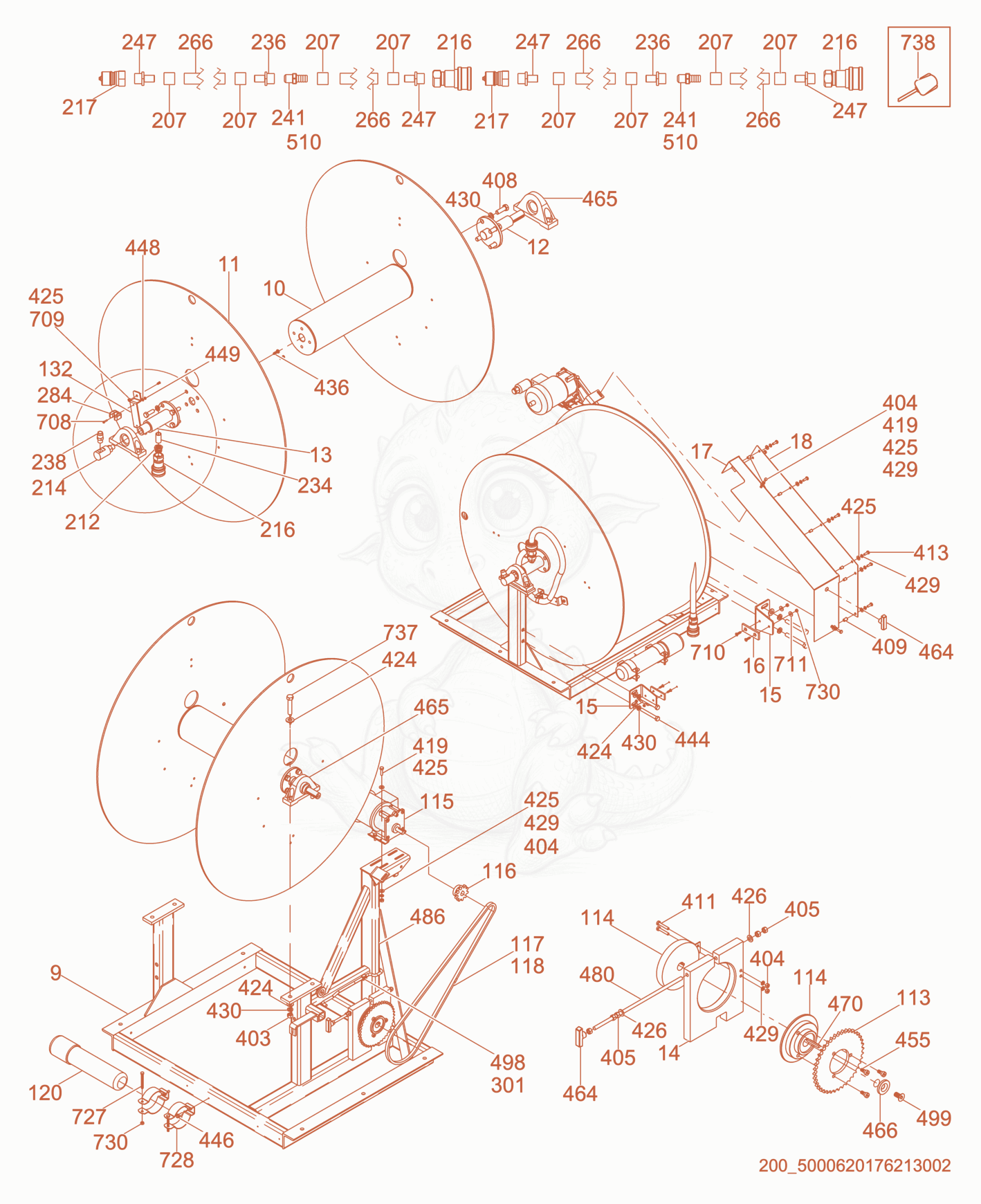

Exploded parts diagram of the Hose Reel cpl. of a Wacker Neuson E2200, with numbered balloons
Hover a box for the part, its price and its row below. Click it to select.
  • 95000169563Not stocked
    Frame×1
  • 105000169880Not stocked
    Spool cpl.×1
  • 115000167629Not stocked
    Spool disc×2
  • 125200005207Not stocked
    Spindle×1
  • 135000169683Not stocked
    Spindle×1
  • 145000166902Not stocked
    Brake×1
  • 155000180024Not stocked
    Bracket×1
  • 165000180001Not stocked
    Shim×2
  • 175000167120Not stocked
    Chain guard×1
  • 185000167121Not stocked
    Chain guard cover×1
  • 1135000166894Not stocked
    Sprocket×1
  • 1145000168104Not stocked
    Clutch×1
  • 1155000168382Not stocked
    Gear motor×1
  • 1165000168107Not stocked
    Sprocket×1
  • 1175100064938
    $140.58
    KIT-CHAIN, E2200, HSH 700, No. 50 - 5100064938×1
  • 1185000168076Not stocked
    Connecting link×1
  • 1205200000929
    $21.62
    HOLDER-MANUAL, TUBE - 5200000929×1
  • 1325000176405Not stocked
    Bracket×1
  • 2075000168042
    $4.42
    HOSE FERRULE, 0.975 ID, BRASS - 5000168042×7
  • 2125000168060Not stocked
    Bushing×1
  • 2145000168109Not stocked
    Swivel×1
  • 2165000168213Not stocked
    Quick disconnect coupling×6
  • 2175000168214Not stocked
    Quick disconnect coupling×2
  • 2345000168353Not stocked
    Nipple fitting×1
  • 2365000168369
    $9.85
    HOSE BARB, 5/8 X5/8 SWIVEL,BRS - 5000168369×1
  • 2385000168371Not stocked
    Adapter×1
  • 2415000168376
    $35.27
    HOSE END, 5/8 X 5/8 JIC,BRASS - 5000168376×2
  • 2475000168437Not stocked
    Barbed hose fitting×5
  • 2665000169435Not stocked
    Hose×5
  • 2845000153747
    $4.20
    CLIP-SPRING HOLDER - 5000153747×1
  • 4035000167689Not stocked
    Nut×4
  • 4045000167690Not stocked
    Nut×5
  • 4055000167691Not stocked
    Nut×3
  • 4085000167699Not stocked
    Bolt×1
  • 4095000167700Not stocked
    Threaded insert×7
  • 4115000167702Not stocked
    Bolt×2
  • 4135000167704Not stocked
    Bolt×7
  • 4195000167721Not stocked
    Bolt×6
  • 4245000167728Not stocked
    Flat washer×8
  • 4255000167729Not stocked
    Flat washer×19
  • 4265000167730Not stocked
    Flat washer×1
  • 4295000167733Not stocked
    Lock washer×12
  • 4305000167734Not stocked
    Lock washer×16
  • 4365000167747Not stocked
    Screw×2
  • 4445000167781Not stocked
    Bolt×4
  • 4465000167793Not stocked
    Screw×2
  • 4485000167810Not stocked
    Flat washer×2
  • 4495000167814Not stocked
    Nut×2
  • 4555000167840Not stocked
    Screw×3
  • 4645000168100Not stocked
    Knob×1
  • 4655000168103Not stocked
    Bearing×2
  • 4665200005254Not stocked
    Flat washer×1
  • 4705000168292Not stocked
    Square key×1
  • 4805000169385Not stocked
    Rod×1
  • 4865000168356Not stocked
    Clamp×2
  • 4985200005291Not stocked
    Flat head screw×2
  • 4995200005291Not stocked
    Flat head screw×1
  • 5105000187593Not stocked
    Anti-skid pad×2
  • 7085000167813Not stocked
    Screw×1
  • 7095000167767Not stocked
    Nut×2
  • 7105000179351Not stocked
    Flat head screw×4
  • 7115000173903Not stocked
    Flat washer×4
  • 7275200000928
    $0.30
    SCREW M6 X 60 HX.HD. - 5200000928×2
  • 7285200000960
    $4.96
    CLAMP-HANGER, 2-7/8 - 5200000960×2
  • 7305000010368
    $0.10
    NUT-LOCK M6 HEX. - 5000010368×6
  • 7375000170246Not stocked
    Bolt×4
  • 7385000166496Not stocked
    Switch×1
  • 11115100034528Not stocked
    Key×1
