WL750p

WL750P(A04-05) screw joint displacement pump Diagram

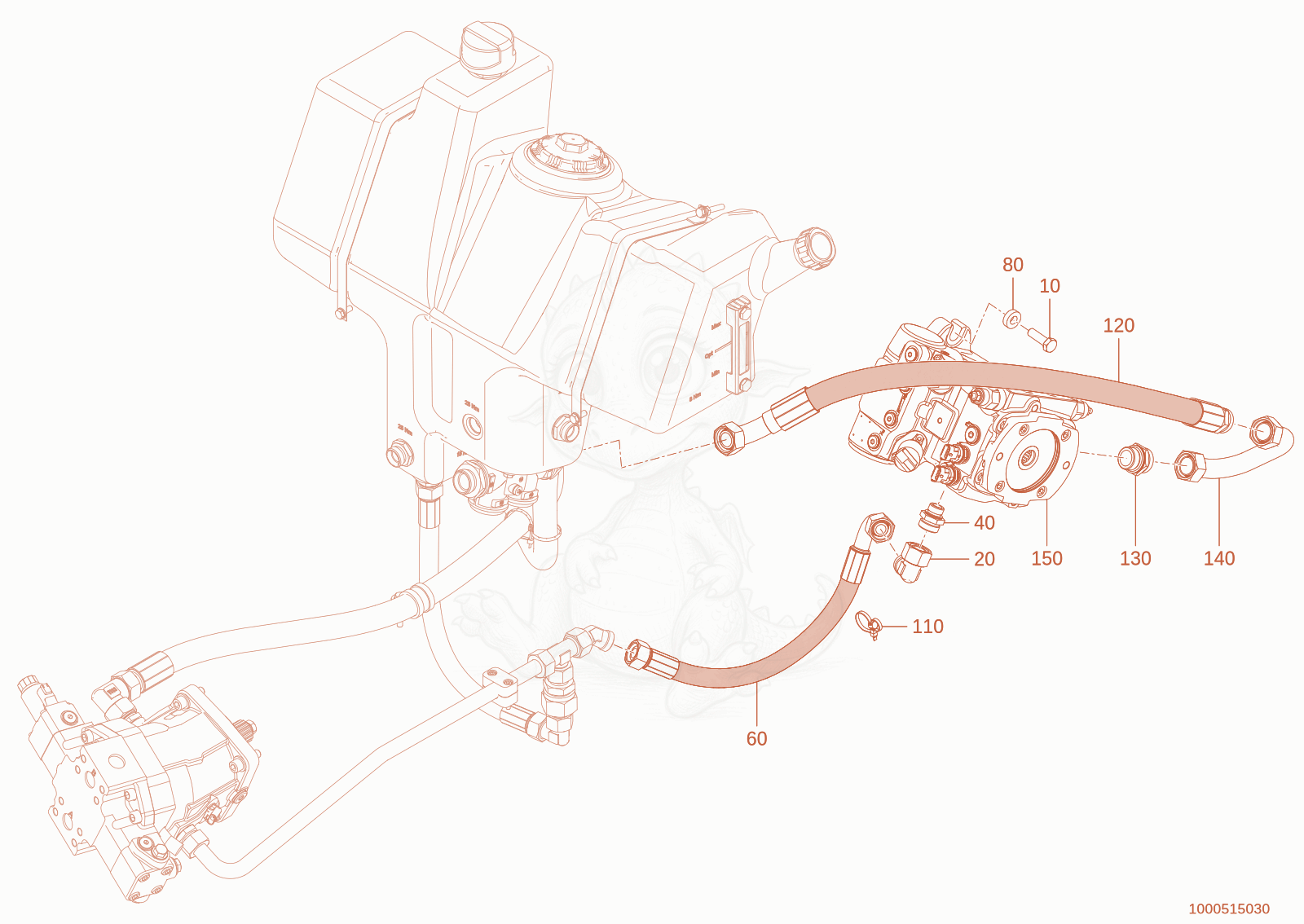

Exploded parts diagram of the screw joint displacement pump of a Wacker Neuson WL750P(A04-05), with numbered balloons
Hover a box for the part, its price and its row below. Click it to select.
  • 101000085430
    $1.76
    HEX SCREW M16x50-10.9 DACRO-DIN933 - 1000085430×2
  • 201000020261
    $17.85
    EW22LOMD - 1000020261×1
  • 401000386906Not stocked
    screw joint×1
  • 601000449998Not stocked
    Hose×1
  • 801000222612
    $3.07
    Washer - 1000222612×2
  • 1101000399434Not stocked
    mounting×1
  • 1201000542704Not stocked
    Hose×1
  • 1301000488332Not stocked
    screw connection×1
  • 1401000542708Not stocked
    hydraulic pipe×1
  • 1501000540676Not stocked
    displacement pump×1
