DT05

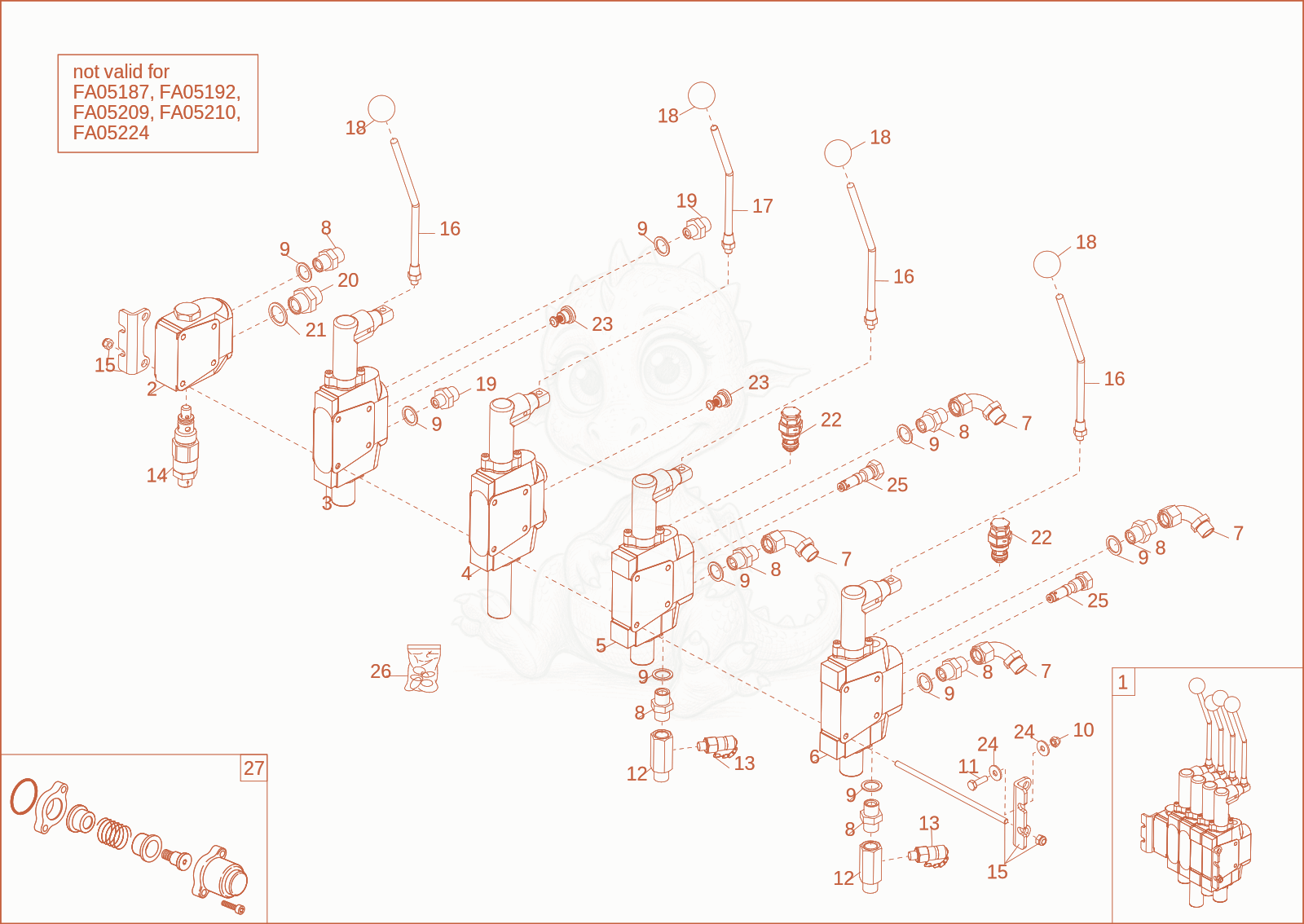

DT05 OPERATING VALVE Diagram
- valve block - 1000272102×1
- Inputsegment 1000269774×1
- Segment 1000269775×1
- Travelsegment 1000269776×1
- Travelsegment 1000269778×1
- Travelsegment 1000269777×1
- Screw Joint - 1000270661×4
- DOUBLE NIPPLE - 1000270645×7
- copper ring - 1000129428×9
- HEXAGON NUT - 1000269276×4
- 111000018400Not stockedhex screw×4
- screw joint - 1000270664×2
- MINIMESS POINT - 1000270647×2
- SAFETY VALVE - 1000269534×1
- TIE ROD - 1000270104×1
- lever - 1000279322×3
- 171000279323Not stockedlever×1
- BALL HANDLE - 1000269752×4
- adapter - 1000270636×2
- DOUBLE NIPPLE - 1000270646×1
- seal plate - 1000271906×1
- SAFETY VALVE - 1000269533×2
- SAFETY VALVE - 1000269537×2
- washer - 1000383668×8
- SAFETY VALVE - 1000269536×2
- SEAL KIT - 1000270103×1
- 271000366331Not stockedPILOT CONTROL CAP×1
