WL110

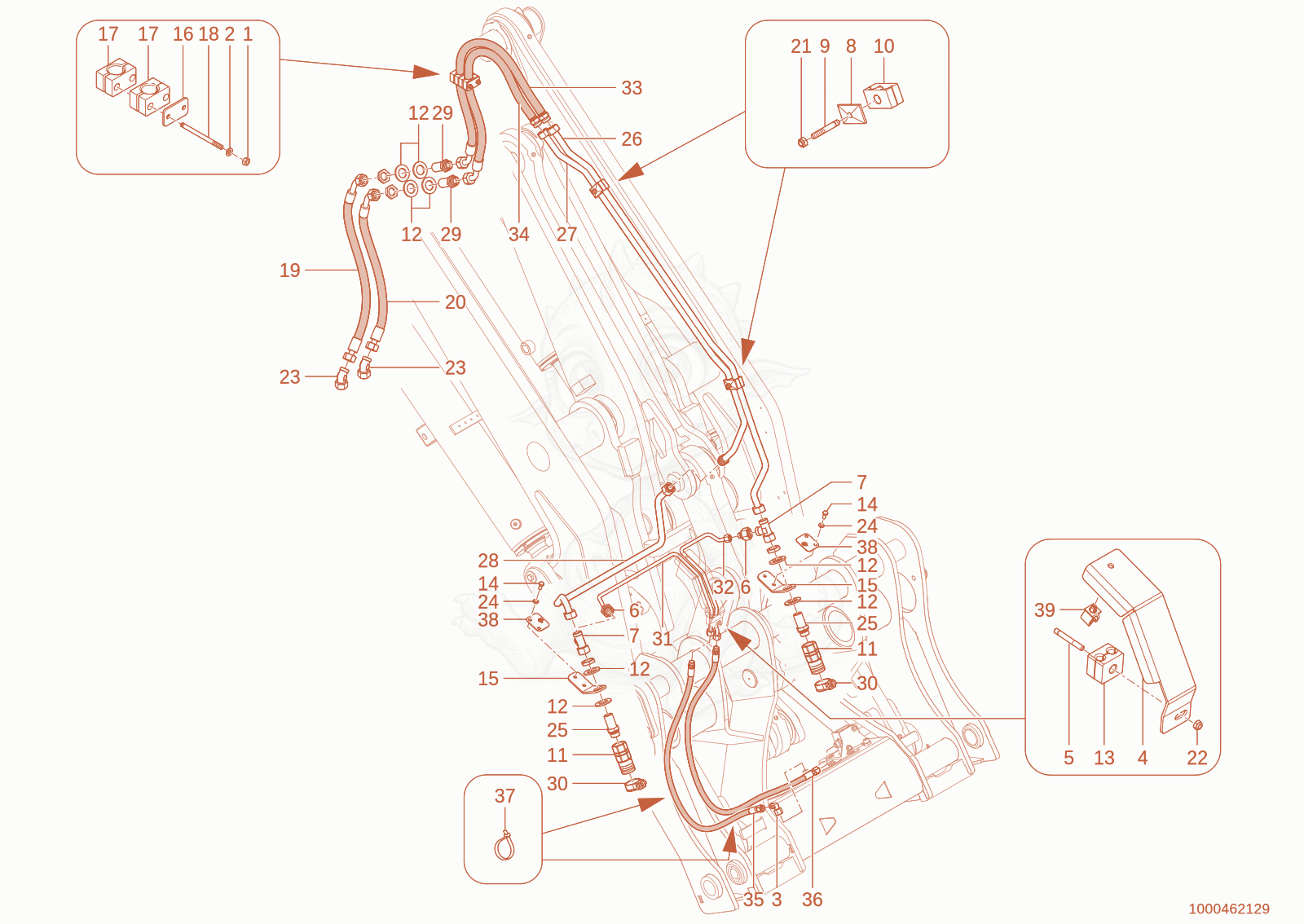

WL110(R90-05) 3rd control circuit Diagram
- 11000015405Not stockedhexagon nut×2
- WASHER - 1000092290×2
- 31000015510Not stockedscrew joint×1
- 41000434271Not stockedcover×1
- 51000048884Not stockedstud×1
- RED18/10LOMDA3C - 1000085070×2
- 71000015517Not stockedscrew joint×2
- 81000031230Not stockedcover plate×2
- 91000048892Not stockedstud×2
- CLAMP - 1000031626×2
- QUICK LOCK COUPLING - 1000171539×2
- U-WASHER - 1000222879×8
- CLAMP - 1000052647×1
- 141000013008Not stockedhex screw×4
- Bracket - 1000362690×2
- 161000031643Not stockedcover plate×1
- 171000031517Not stockedclamp×2
- STUD - 1000234483×2
- 191000364450Not stockedHose×1
- 201000364448Not stockedHose×1
- DIN985-M8-8-A2C - 1000015416×2
- self-locking nuts M6-8 A2C-DIN985 - 1000085588×1
- EW 18 L 45° - 1000149608×2
- 241000015431Not stockedwasher×4
- ADAPTER - 1000186081×2
- 261000384571Not stockedpipe line×1
- 271000384574Not stockedpipe line×1
- 281000395427Not stockedpipe line×1
- SV18-L (L=50) - 1000274810×2
- 301000428095Not stockeddust cap×2
- 311000387992Not stockedpipe line×1
- 321000387991Not stockedpipe line×1
- 331000387985Not stockedHose×1
- 341000387982Not stockedHose×1
- 351000387960Not stockedHose×1
- SLHYDR 2SCD8,0PN10 0 PD10 0 L1085 - 1000387957×1
- CABLE STRAP - 1000090012×2
- 381000379900Not stockedplate×2
- HOLDER - 1000443176×1
