WL20e

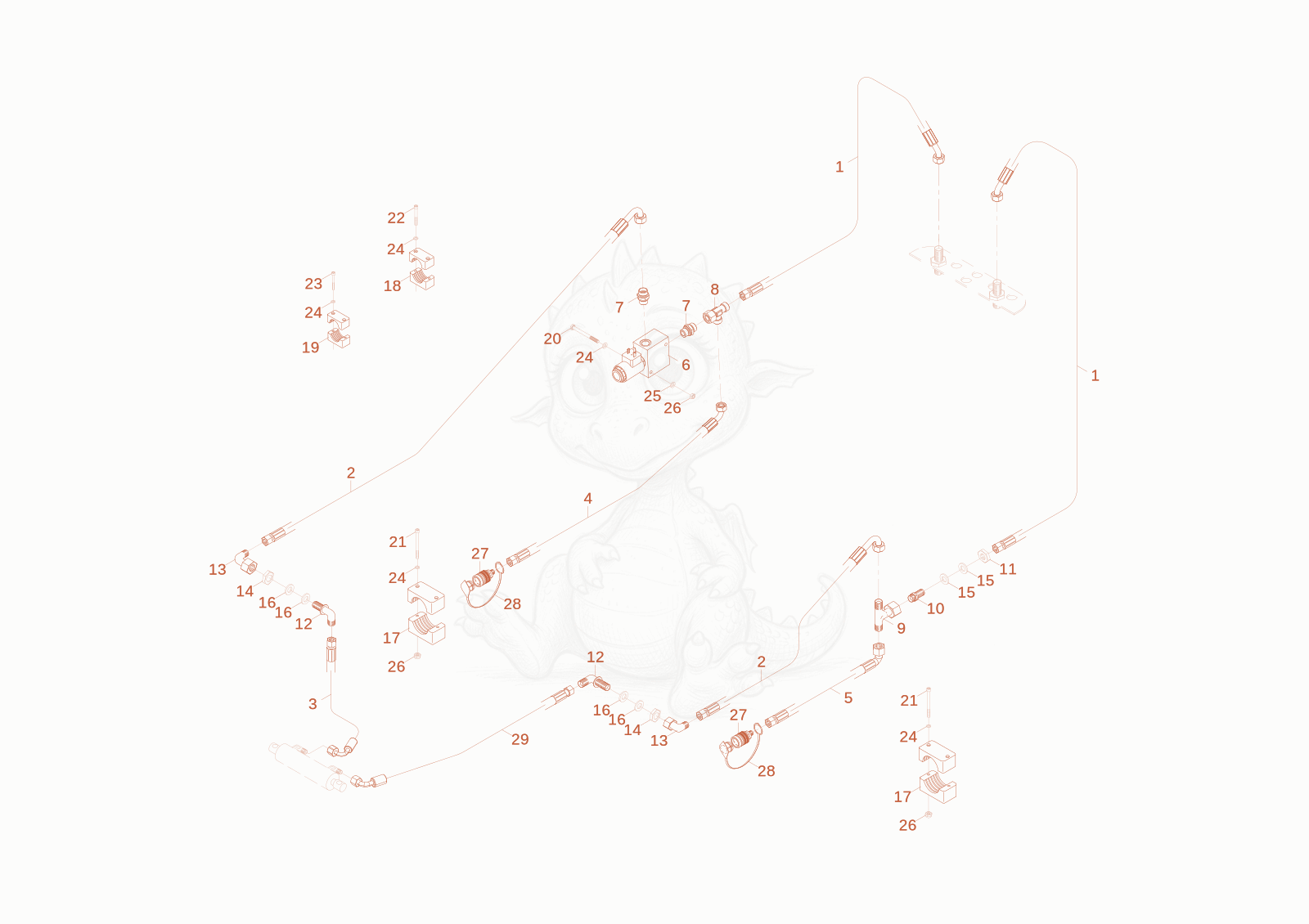

WL20E electrical control circuit Diagram
- SLHYDR 2SN 10 PN12 0 PN12 45 L1030 S - 1000221219×2
- SLHYDR 2SC 8,0PN10 0 PN12 90 L660,0 - 1000258843×2
- SLHYDR 2SC 8,0PN10 0 PN10 115L850,0S - 1000220716×1
- SLHYDR 2SN 10 PN12 0 PN12 90 L1300 - 1000219668×1
- SLHYDR 2SN 10 PN12 0 PN12 90 L1450 - 1000218221×1
- GE12LREDOMDA3C - 1000015492×2
- EL12LOMDA3C - 1000015516×1
- ET12LOMDA3C - 1000015519×1
- SV12-LA3C - 1000028480×1
- VERSCHR. 12L -KONTERMUTTER - 1000225972×1
- WSV10LOMDA3C - 1000085064×2
- 131000015510Not stockedscrew joint×2
- 10L -KONTERMUTTER - 1000225971×2
- washer 19 - 1000082625×2
- WASHER - 1000021001×4
- BLOCK-CLAMPING - 1000222657×2
- CLAMP - 1000032326×1
- BLOCK-CLAMPING - 1000222638×1
- hex screw - 1000085313×2
- cheese head screw M6x60-8.8 A2C - 1000085461×4
- 221000015369Not stockedcheese head screw×2
- allen screw M6x25-8.8 A2C DIN912 - 1000085457×2
- 241000015430Not stockedu-washer×10
- Washer - 1000222875×2
- self-locking nuts M6-8 A2C-DIN985 - 1000085588×2
- 271000002995Not stockedquick lock coupling×2
- dust cap - 1000186757×2
- SLHYDR 2SC 8,0PN10 0 PN10 75 L850,0S - 1000220685×1
