HP hose

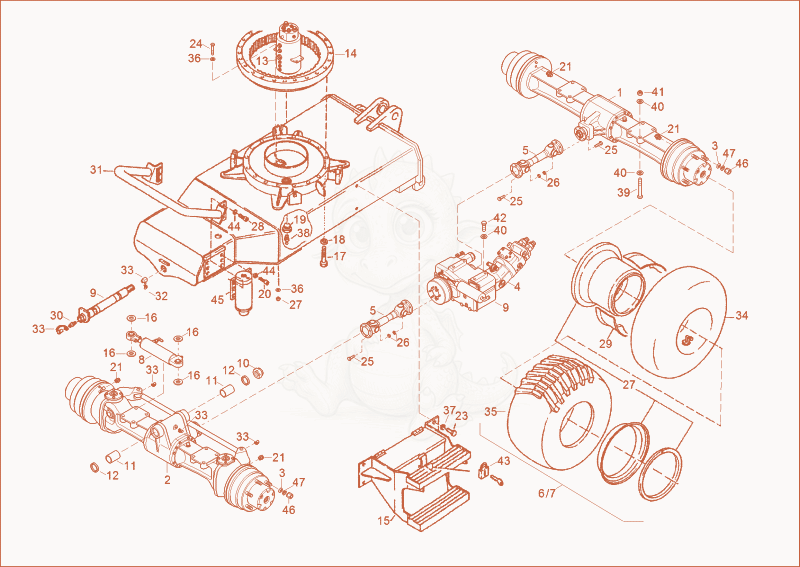

3802WD undercarriage Diagram
- Planetaryaxle 1000071548×1
- 21000071547Not stockedplanetary steer-drive axle×1
- 31000071854Not stockedcentering ring×24
- 41000072230Not stockeddisplacement motor×1
- 51000093887Not stockedcardan shaft×2
- 61000071677Not stockedwheel×2
- 71000071679Not stockedwheel×2
- 81000072173Not stockedsteering cylinder×2
- distributor gear-box - 1000071549×1
- HEXAGON NUT - 1000082571×1
- BUSHING - 1000071809×2
- SCRAPER RING - 1000071751×2
- 131000074809Not stockedrotary junction×1
- SLEWING RING - 1000069506×1
- 151000071512Not stockedfootboard×2
- WASHER - 1000015441×4
- 171000082337Not stockedhex screw×16
- WASHER - 1000020820×16
- plug - 1000082794×1
- 201000022173Not stockedcheese head screw×1
- GE08LM12X1EDOMDA3C - 1000085134×4
- Oscillatepin 1000072337×1
- Hex Screw M10x25-8.8 A2K-DIN933 - 1000015345×8
- 241000019450Not stockedcheese head screw×4
- HEX SCREW - 1000082340×18
- HEXAGON NUT - 1000082567×24
- 271000071678Not stockedrim×4
- cheese head screw M12x45 10.9Dacro500DIN - 1000085511×6
- 291000071556Not stockedpad strap×4
- 301000015476Not stockedgrease nipple×1
- 311000071520Not stockedstatic bar×1
- GREASE NIPPLE - 1000085691×1
- 331000020783Not stockedcap grease nipple×7
- 341000021263Not stockedinner tube×4
- 351000071555Not stockedtyre×4
- 361000015437Not stockedlock washer×4
- 371000015434Not stockedwasher×8
- 381000015476Not stockedgrease nipple×1
- HEX SCREW - 1000082331×16
- WASHER - 1000020820×16
- HEXAGON NUT - 1000146812×8
- HEX SCREW - 1000085429×4
- 431000071511Not stockedpadlock×1
- lock washer - 1000082609×18
- 451000183421Not stockedoscillating axle cylinder×1
- 461000071818Not stockedflat nut×24
- 471000071819Not stockedlimes ring×24
