DT23

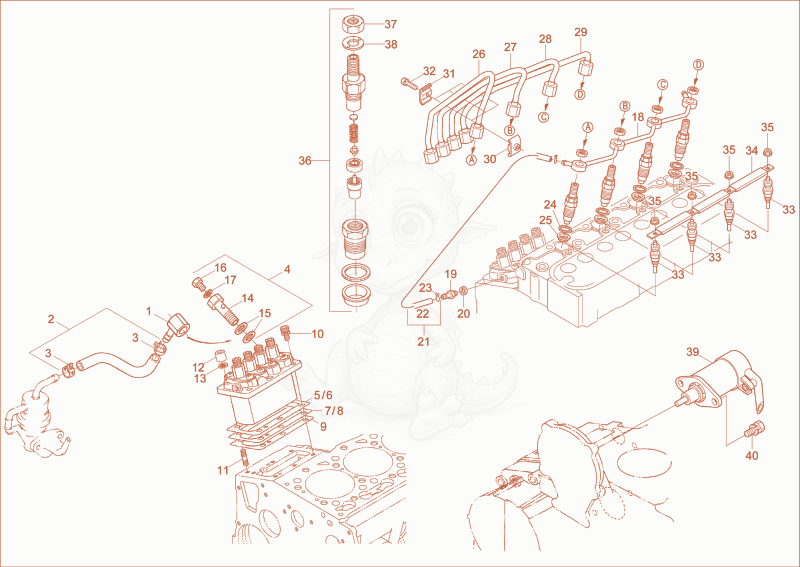

DT23 FUEL INJECTION EQUIPMENT Diagram

Exploded parts diagram of the FUEL INJECTION EQUIPMENT of a Wacker Neuson DT23, with numbered balloons
Hover a box for the part, its price and its row below. Click it to select.
  • 11000087604Not stocked
    connection piece×1
  • 21000087605Not stocked
    hose×1
  • 31000325069Not stocked
    pipe clamp×2
  • 41000087785Not stocked
    injection pump×1
  • 51000087607Not stocked
    seal×1
  • 61000087608Not stocked
    seal×1
  • 71000087609Not stocked
    seal×1
  • 81000415457Not stocked
    seal×1
  • 91000415458Not stocked
    seal×1
  • 101000415460Not stocked
    screw×3
  • 111000087611Not stocked
    thread bolt×3
  • 121000087612Not stocked
    nut×3
  • 131000415480Not stocked
    spring washer×3
  • 141000088776
    $102.99
    Banjo bolt - 1000088776×1
  • 151000088777
    $1.55
    seal ring - 1000088777×2
  • 161000088778
    $14.16
    lock screw - 1000088778×1
  • 171000088779
    $1.55
    seal ring - 1000088779×1
  • 181000087617Not stocked
    reflux line×1
  • 191000087618
    $12.97
    Screw - 1000087618×1
  • 201000038599
    $0.79
    Seal - 1000038599×1
  • 211000026898Not stocked
    pipe line×1
  • 221000415489Not stocked
    hose×1
  • 231000085296Not stocked
    clamp strap×2
  • 241000019029Not stocked
    seal ring×4
  • 251000085224
    $5.83
    ENGINE GASKET - 1000085224×4
  • 261000003596
    $35.57
    Injection line - 1000003596×1
  • 271000003597
    $37.46
    Injection line - 1000003597×1
  • 281000003598
    $65.43
    Injection line - 1000003598×1
  • 291000087619Not stocked
    injection line×1
  • 301000085274
    $5.06
    clamp shoe - 1000085274×3
  • 311000085275
    $3.09
    CLAMP SHOE - 1000085275×3
  • 321000085260Not stocked
    hex screw×3
  • 331000416632Not stocked
    glow plug×4
  • 341000087620Not stocked
    connection element×1
  • 351000415439Not stocked
    nut×4
  • 361000415539Not stocked
    injection nozzle×4
  • 371000416633Not stocked
    nut×4
  • 381000089532Not stocked
    seal×4
  • 391000003753Not stocked
    shut off solenoid×1
  • 401000415459Not stocked
    screw×2
