WN Excavator 2404

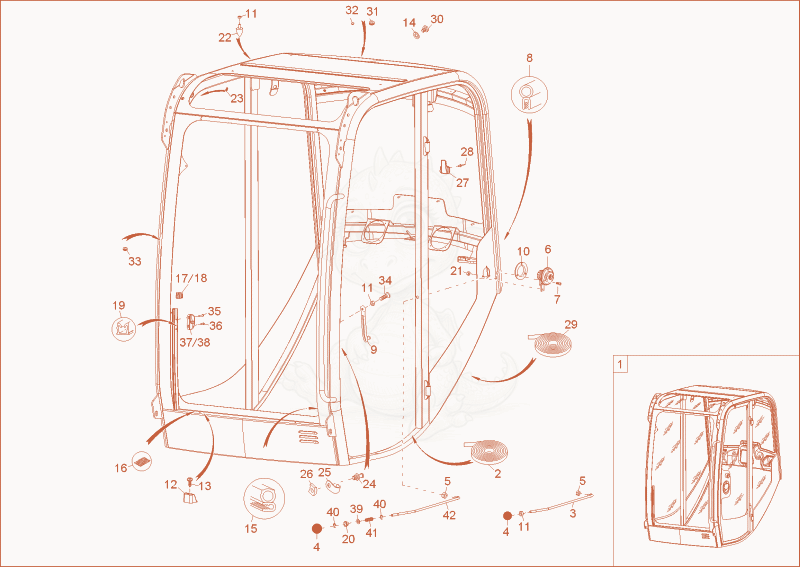

2404 CABIN FRAME Diagram
- 11000190580Not stockedCABIN 1703-2404 Vers 1.0×1
- STRIP - 1000126584×0.6
- antilock rod - 1000241237×1
- ball head - 1000124794×1
- DIN985-M8-8-A2C - 1000015416×1
- door fastener - 1000124796×1
- ovalhead screw - 1000124798×3
- X-1000098165 PROFILE - 1000184676×1.3
- 91000004275Not stockeddoor hinge×2
- rubber disc - 1000124797×1
- 111000015379Not stockedhexagon nut×4
- 121000066203Not stockedclamp shoe×2
- 131000015386Not stockedovalhead screw×4
- Washer (Polyamid) - 1000093520×1
- PROFILE - 1000153158×3.5
- seal strap - 1000097235×0.8
- rubber seal - 1000241675×1
- rubber seal - 1000241676×1
- slide window seal - 1000097236×1
- mounting - 1000251804×1
- HEXAGON NUT - 1000085587×2
- rubber buffer - 1000241699×2
- thread pin - 1000152959×2
- 241000004271Not stockedcatch bolt×1
- BRACKET - 1000075584×1
- 261000068933Not stockedthread plate×1
- Hook - 1000027625×1
- blind rivet - 1000191008×1
- 291000099664Not stockedrubber strap×3
- hex screw M10x20-8.8 A2C DIN933 - 1000085411×1
- blind plug - 1000075523×3
- 321000068932Not stockedblind plug×2
- 331000066256Not stockedsleeve×4
- countersunk screw M8x30 8.8 A2C - 1000085532×1
- 351000015395Not stockedovalhead screw×2
- ovalhead screw - 1000124798×2
- 371000003866Not stockedcatch-rests×1
- 381000003867Not stockedcatch-rests×1
- 391000015448Not stockedwasher×1
- 401000049454Not stockedlock washer×2
- pressure spring - 1000251799×1
- antilock rod - 1000262257×1
