EZ53

EZ53 heating Diagram

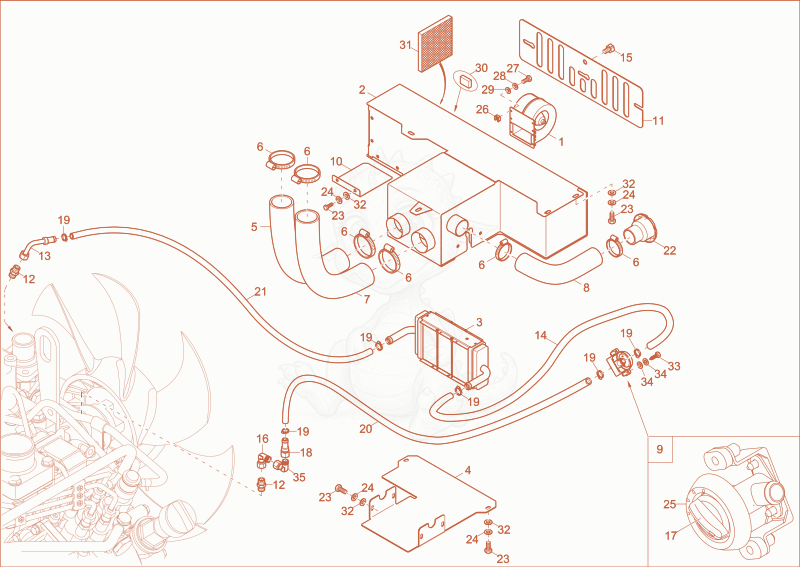

Exploded parts diagram of the heating of a Wacker Neuson EZ53, with numbered balloons
Hover a box for the part, its price and its row below. Click it to select.
  • 11000111971
    $216.33
    heater blower - 1000111971×1
  • 21000113420
    $415.61
    Heaterbracketcover 1000113420×1
  • 31000109752
    $193.14
    heat exchanger - 1000109752×1
  • 41000113944
    $73.21
    heater bracket cover - 1000113944×1
  • 51000435573Not stocked
    air suction hose×1
  • hose clamp 50-70mm - 1000083310×6
  • 71000435573Not stocked
    air suction hose×1
  • 81000124442
    $15.18
    air suction hose - 1000124442×0.5
  • 91000147152
    $89.65
    water valve - 1000147152×1
  • 101000109168
    $22.30
    slide - 1000109168×1
  • 111000249538
    $113.27
    perfored plate - 1000249538×1
  • 121000353163Not stocked
    connection×2
  • 131000267953
    $78.88
    hose sleeve - 1000267953×1
  • 141000261871
    $17.35
    heater hose ID15x3,5 - 1000261871×0.4
  • 151000061271Not stocked
    grooved screw×1
  • 161000000573Not stocked
    screw joint×2
  • 171000163590
    $18.88
    KNOB - 1000163590×1
  • 181000267951
    $22.17
    hose sleeve - 1000267951×1
  • 191000267810
    $4.29
    hose clamp - 1000267810×6
  • 201000261871
    $17.35
    heater hose ID15x3,5 - 1000261871×3.9
  • 211000261871
    $17.35
    heater hose ID15x3,5 - 1000261871×4.1
  • 221000034830Not stocked
    air nozzle×1
  • 231000019136Not stocked
    hex screw×12
  • 241000015437Not stocked
    lock washer×12
  • 251000163591
    $19.02
    protection - 1000163591×1
  • 261000115558
    $2.41
    cage nut - 1000115558×6
  • 271000082428
    $0.68
    socket head screw M4x12 8.8 A2C DIN912 - 1000082428×6
  • 281000082612
    $0.65
    lock washer - 1000082612×6
  • 291000094961
    $1.71
    washer 4,3 DIN125 - 1000094961×6
  • 301000098196
    $0.67
    seal strap foam 10x15 - 1000098196×4
  • 311000115808
    $16.02
    air cleaner - 1000115808×1
  • 321000015431Not stocked
    washer×12
  • 331000158721
    $0.63
    hex screw - 1000158721×2
  • 341000015430Not stocked
    u-washer×4
  • 351000000573Not stocked
    screw joint×1
