Excavator 3503

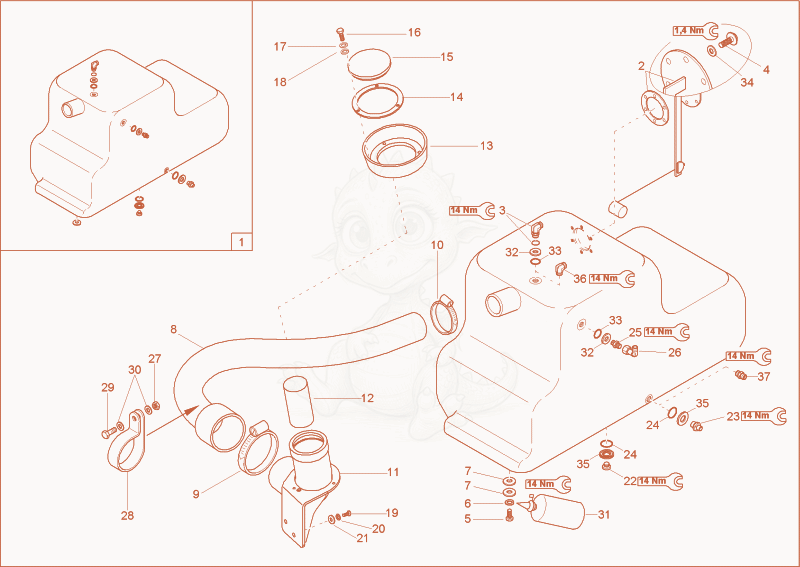

3503RD fuel tank Diagram
- 11000151800Not stockedDIESEL TANK PREMOUNTED×1
- fuel transmitter - 1000130434×1
- WEE8LROMDA3C - 1000060903×1
- ovalhead screw - 1000152757×6
- Hex Screw M10x25-8.8 A2K-DIN933 - 1000015345×4
- 61000015438Not stockedlock washer×4
- Washer 10,5 St A2C - 1000092303×8
- diesel refill hose - 1000116697×1
- 91000069097Not stockedhose clamp×1
- hose clamp 50-70mm - 1000083310×1
- 111000116692Not stockedtankfilling×1
- screen - 1000002983×1
- 131000068721Not stockeddiesel overflow×1
- 141000068722Not stockedfastenring×1
- 151000068814Not stockedfiller cap×1
- allen screw M5x20-8.8 A2C DIN912 - 1000085452×3
- lock washer - 1000082608×3
- washer A 5,3 A2C DIN125 - 1000094962×3
- 191000019136Not stockedhex screw×2
- 201000015437Not stockedlock washer×2
- 211000015431Not stockedwasher×2
- 221000439458Not stockedscrew joint×1
- 231000151715Not stockedscrew joint×1
- o-ring - 1000083620×2
- 251000015488Not stockedscrew joint×1
- EW08LOMD - 1000000542×1
- 271000015413Not stockedhexagon nut×1
- HOSE CLAMP - 1000083307×1
- HEX SCREW - 1000085382×1
- washer A 6,4 St A2C DIN9021 - 1000095343×2
- SCREW LOCKING - 1000081661×1
- 321000150387Not stockedseal plate×2
- O-RING - 1000015678×2
- SEAL PLATE - 1000152756×6
- 351000150388Not stockedseal plate×2
- 361000015503Not stockedscrew joint×1
- GE08LR3/8OROMDA3C - 1000082988×1
