Excavator 3503

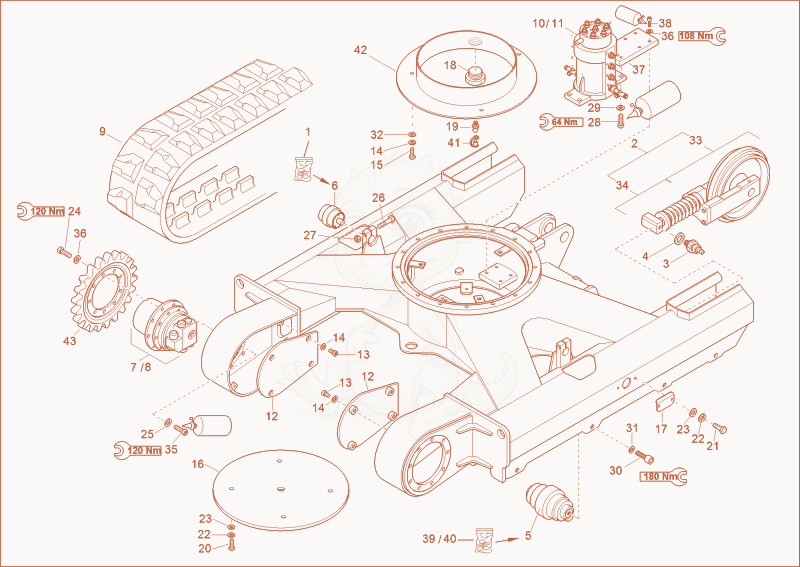

3503RD undercarriage Diagram
- SEAL KIT SUPPORT ROLLER - 1000075463×2
- Tracktensionercomplete 1000176217×2
- 31000183476Not stockednon return valve×2
- screw seal - 1000124948×2
- Roller 1000171262×8
- support roller - 1000068832×2
- 71000004640Not stockeddrive unit×2
- drive unit - 1000125872×2
- 91000022627Not stockedrubber track×2
- 101000069592Not stockedrotary junction×1
- Swiveljoint 1000133736×1
- 121000070686Not stockedcover undercarriage×2
- 131000019593Not stockedcheese head screw×8
- 141000015437Not stockedlock washer×11
- 151000013008Not stockedhex screw×3
- 161000070684Not stockedcover undercarriage×1
- 171000070286Not stockedcover chain tensioner×2
- 181000068826Not stockedlock screw×1
- 191000015476Not stockedgrease nipple×1
- hex screw M10x20-8.8 A2C DIN933 - 1000085411×4
- 211000013009Not stockedhex screw×4
- 221000015438Not stockedlock washer×8
- washer 10,5 A2C DIN125 - 1000015432×8
- 241000015356Not stockedcheese head screw×18
- 251000022017Not stockedspring washer×18
- 261000015392Not stockedcheese head screw×2
- 271000020127Not stockedhexagon nut×2
- allen screw M10x30 Geomet 500A DIN912 - 1000085502×4
- 291000015449Not stockednorthlock disc×4
- 301000020983Not stockedhex screw×16
- NORTHLOCK DISC - 1000095003×16
- WASHER - 1000095341×3
- Roller 1000179251×2
- 341000070706Not stockedspring assembly×2
- 351000022173Not stockedcheese head screw×18
- 361000015450Not stockednorthlock disc×22
- 371000071250Not stockedadapter plate×1
- allen screw M 12x30-10.9DACRO500DIN912 - 1000085510×4
- 391000068854Not stockedseal kit×8
- SEAL KIT - 1000171266×8
- 411000015480Not stockedcap grease nipple×1
- 421000071249Not stockedgrease ring×1
- 431000070703Not stockeddrive wheel×2
