Excavator 6503

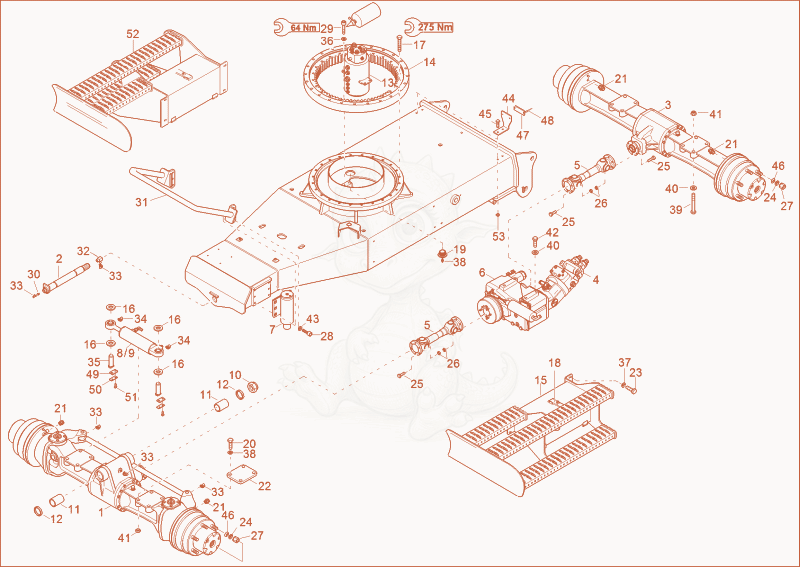

6503-2 undercarriage Diagram
- 11000071547Not stockedplanetary steer-drive axle×1
- Oscillatepin 1000072337×1
- Planetaryaxle 1000071548×1
- displacement motor - 1000152468×1
- Cardanshaft 1000074773×2
- Distributorgear Box 1000135407×1
- oscillating axle cylinder - 1000186491×2
- 81000072173Not stockedsteering cylinder×1
- Steeringcylinder 1000186492×1
- HEXAGON NUT - 1000082571×1
- BUSHING - 1000071809×2
- SCRAPER RING - 1000071751×2
- 131000074809Not stockedrotary junction×1
- 141000012316Not stockedslewing ring×1
- 151000149365Not stockedfootboard×1
- WASHER - 1000015441×4
- hex screw - 1000082284×24
- LOCK HOOK - 1000074829×2
- plug - 1000082794×1
- hex screw M16x70 - 1000085371×8
- GE08LM12X1EDOMDA3C - 1000085134×4
- wear sheet metal - 1000094479×2
- Hex Screw M10x25-8.8 A2K-DIN933 - 1000015345×8
- 241000071819Not stockedlimes ring×24
- HEX SCREW - 1000082340×18
- HEXAGON NUT - 1000082567×24
- 271000071818Not stockedflat nut×24
- cheese head screw M12x45 10.9Dacro500DIN - 1000085511×12
- 291000015371Not stockedhex screw×8
- 301000015475Not stockedgrease nipple×1
- STATIC BAR - 1000149255×1
- GREASE NIPPLE - 1000082781×1
- 331000015480Not stockedcap grease nipple×5
- 341000020783Not stockedcap grease nipple×2
- PIN - 1000071746×2
- 361000015449Not stockednorthlock disc×8
- 371000015434Not stockedwasher×8
- WASHER - 1000021001×8
- hex screw - 1000082284×16
- WASHER - 1000020820×16
- HEXAGON NUT - 1000146812×16
- hex screw - 1000085428×4
- washer 13 A2C DIN6916 - 1000082611×18
- bracket reflector - 1000074831×2
- 451000015343Not stockedhex screw×4
- 461000071854Not stockedcentering ring×24
- REFLECTOR - 1000004320×2
- blind rivet A3x12 - 1000082697×4
- 491000071747Not stockedlock plate×2
- LOCK PLATE - 1000071748×2
- 511000071749Not stockedhex screw×4
- Footboard 1000149366×1
- 531000013021Not stockedhexagon nut×4
