HI260 HEATER,OIL WITH TANK

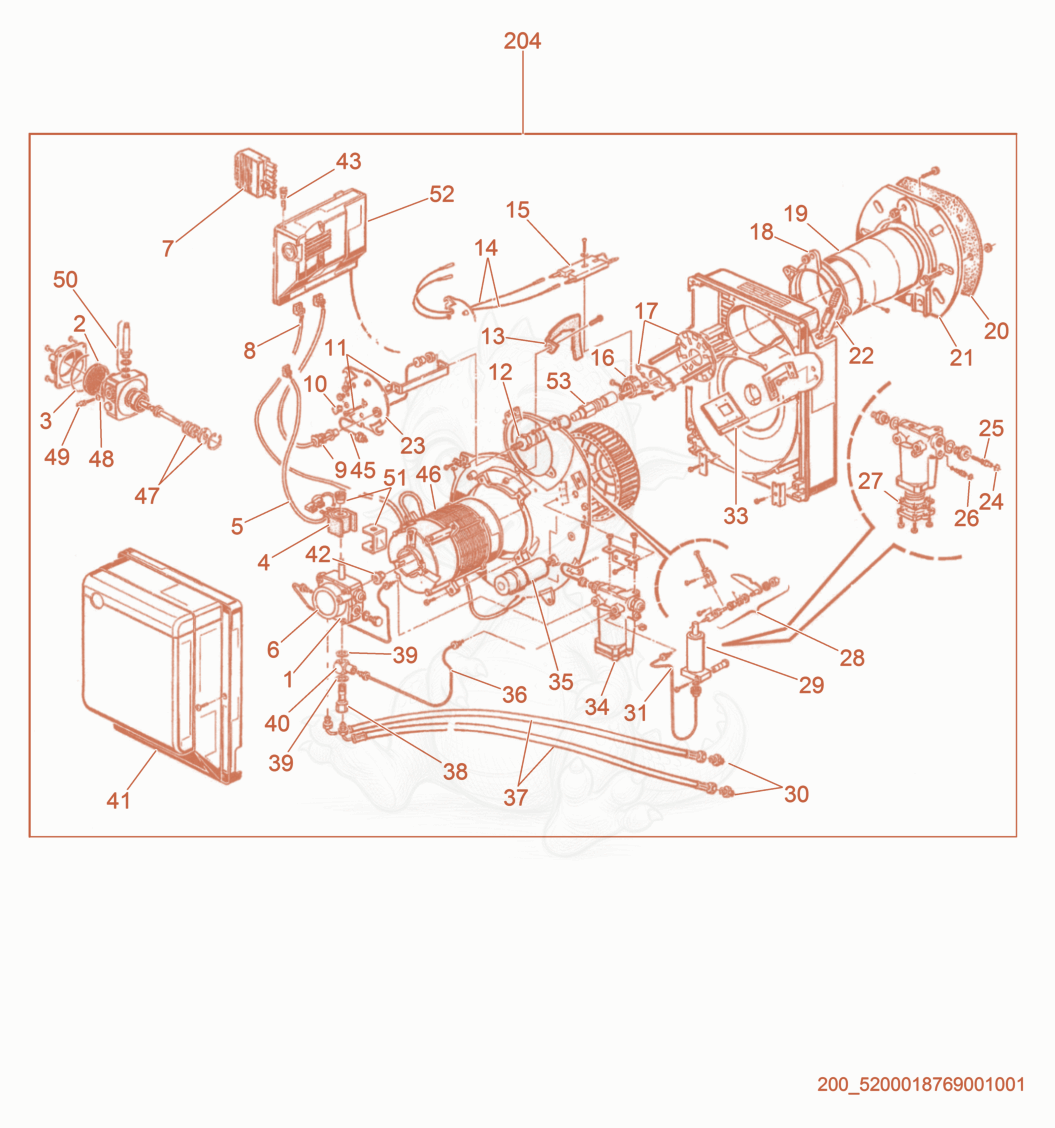

HI260 Burner cpl. Diagram

Exploded parts diagram of the Burner cpl. of a Wacker Neuson HI260, with numbered balloons
Hover a box for the part, its price and its row below. Click it to select.
  • NOZZLE-4.5GPH X 60 DEG B - 5000193069×1
  • 15200024029Not stocked
    Pump×1
  • 25000172659Not stocked
    Screen×1
  • 35000182723
    $22.96
    Breather - 5000182723×1
  • 45200024030Not stocked
    Coil×1
  • 55200023959Not stocked
    Cable×1
  • 65200024031Not stocked
    Tube×1
  • 75200023990Not stocked
    Plug-pin×1
  • 85200023991Not stocked
    Cable×1
  • 95200023992Not stocked
    Resistor×1
  • 105200023993Not stocked
    Plug×1
  • 115200023994Not stocked
    Screw×1
  • 125200023995Not stocked
    Holder-nozzle×1
  • 135200023996Not stocked
    Duct-suction×1
  • 145200024032Not stocked
    Wire-high voltage×1
  • 155200023997Not stocked
    Electrode kit×1
  • 165200023998Not stocked
    Support×1
  • 175200023999Not stocked
    Shutter-diffuser disc×1
  • 185200024000Not stocked
    Collar×1
  • 195200024001Not stocked
    Tube-flame×1
  • 205200024002Not stocked
    Gasket×1
  • 215200024003Not stocked
    Flange×1
  • 225200024004Not stocked
    Regulator-air damper×1
  • 235200024005Not stocked
    Cover×1
  • 245000172657Not stocked
    O-Ring×1
  • 265200024006Not stocked
    O-Ring×1
  • 265000172676Not stocked
    Regulator×1
  • 275200024007Not stocked
    Seal×1
  • 285200024008Not stocked
    Regulator-air damper×1
  • 295200024009Not stocked
    Jack×1
  • 305200024010Not stocked
    Connector×1
  • 315200024001Not stocked
    Tube-flame×1
  • 325200024012Not stocked
    Fan×1
  • 335200024013Not stocked
    Air damper×1
  • 345200024014Not stocked
    Delay module×1
  • 355200024015Not stocked
    Capacitor×1
  • 365200024016Not stocked
    Tube×1
  • 375200024017Not stocked
    Oil hose×1
  • 385200024018Not stocked
    Pin×1
  • 395200024019Not stocked
    Seal×1
  • 405200024020Not stocked
    Connector×1
  • 415200024021Not stocked
    Cover×1
  • 425000169290Not stocked
    Drive key×1
  • 435200024022Not stocked
    Fuse×1
  • 455200024023Not stocked
    Tube×1
  • 465200024024Not stocked
    Motor×1
  • 475200024025Not stocked
    Seal-pump×1
  • 485000172657Not stocked
    O-Ring×1
  • 495000172676Not stocked
    Regulator×1
  • 505200024026Not stocked
    Needle valve×1
  • 515200024027Not stocked
    Cover cpl.×1
  • 525200024028Not stocked
    Control box cpl.×1
  • 2045200018769Not stocked
    Burner cpl.×1
