Neuson 12002RDV

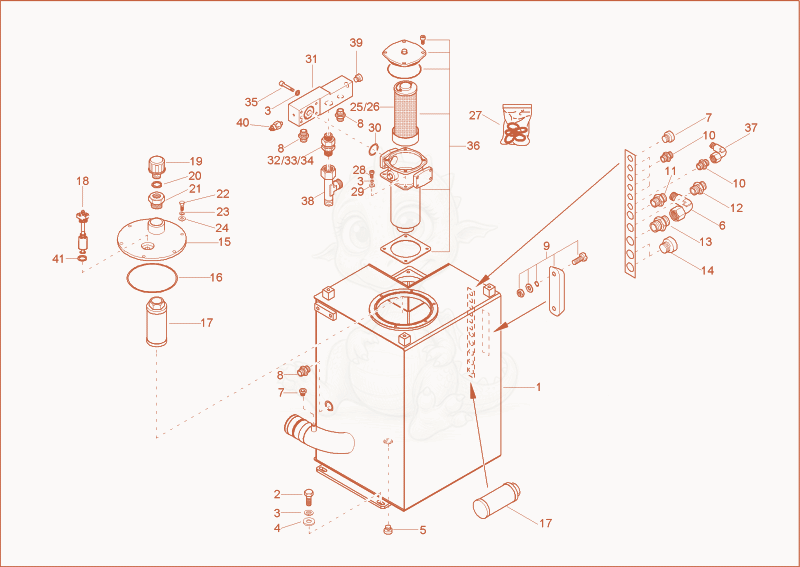

12002RD hydraulic tank Diagram

Exploded parts diagram of the hydraulic tank of a Wacker Neuson 12002RD, with numbered balloons
Hover a box for the part, its price and its row below. Click it to select.
  • 11000062755Not stocked
    hydraulic tank×1
  • 21000015347Not stocked
    hex screw×4
  • lock washer - 1000082609×12
  • WASHER - 1000085610×4
  • 51000020797Not stocked
    screw joint×1
  • 61000015512Not stocked
    screw joint×1
  • 71000022438Not stocked
    screw joint×2
  • 81000015496Not stocked
    screw joint×3
  • 91000012521Not stocked
    oil level indic×1
  • 101000015488Not stocked
    screw joint×5
  • 111000015492
    $2.67
    GE12LREDOMDA3C - 1000015492×1
  • 121000015533Not stocked
    screw joint×1
  • 131000015494Not stocked
    screw joint×1
  • 141000082786
    $3.66
    VSTI1/2EDA3C - 1000082786×2
  • 151000062796Not stocked
    filler cap×1
  • 161000015694
    $3.10
    O-RING - 1000015694×1
  • 171000001356
    $59.24
    SUCTION FILTER - 1000001356×2
  • 181000001355Not stocked
    switch level×1
  • 191000012522Not stocked
    venting filter×1
  • 201000083583
    $5.30
    SEAL RING - 1000083583×1
  • 211000082891Not stocked
    screw joint×1
  • 221000085411
    $1.37
    hex screw M10x20-8.8 A2C DIN933 - 1000085411×6
  • 231000015438Not stocked
    lock washer×6
  • 241000015432
    $0.05
    washer 10,5 A2C DIN125 - 1000015432×6
  • 251000062854Not stocked
    reflux filter insert×1
  • 261000002077Not stocked
    reflux filter insert×1
  • 271000062855Not stocked
    seal kit back flow filter×1
  • 281000085510
    $1.03
    allen screw M 12x30-10.9DACRO500DIN912 - 1000085510×4
  • 291000015432
    $0.05
    washer 10,5 A2C DIN125 - 1000015432×4
  • 301000095050
    $1.10
    O-RING - 1000095050×1
  • 311000063721Not stocked
    block×1
  • 321000083151Not stocked
    non return valve×1
  • 331000063848Not stocked
    non return valve×1
  • 341000063865Not stocked
    non return valve×1
  • 351000015392Not stocked
    cheese head screw×4
  • 361000062853Not stocked
    reflux filter×1
  • 371000000542
    $11.08
    EW08LOMD - 1000000542×1
  • 381000083047Not stocked
    screw joint×1
  • 391000082787
    $19.16
    VSTI1EDA3C - 1000082787×1
  • 401000081825Not stocked
    switch hydraulic filter×1
  • 411000083505Not stocked
    seal ring×1
