Excavator 28Z3

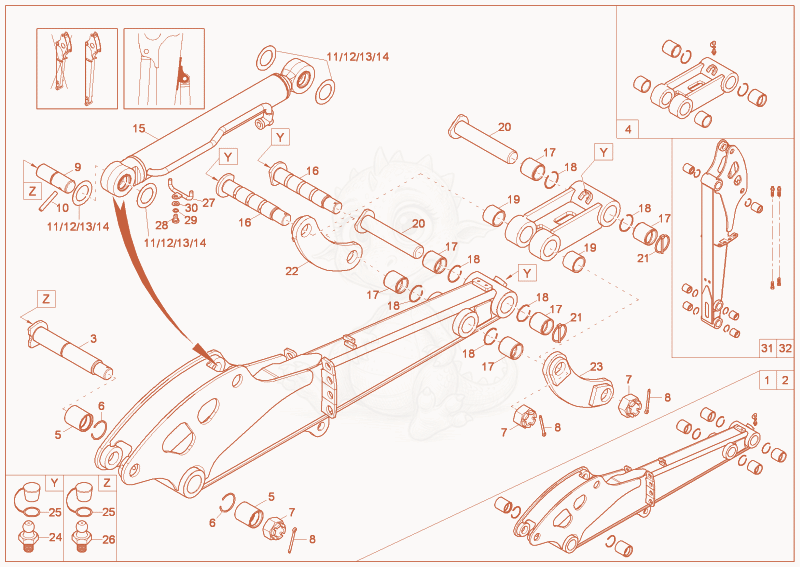

28Z3 DIPPER ARM LONG (OPTION) Diagram
- Pre Assembleddippersticklong 1000246325×1
- Pre Assembleddippersticklong 1000246347×1
- PIN - 1000139681×1
- Pre Assembledconnectinglink 1000176132×1
- 51000019754Not stockedsteel bushing×2
- lock ring - 1000095015×2
- DIN935-M36-8-A2C - 1000015417×3
- COTTERPIN - 1000021603×3
- PIN - 1000163290×1
- cotter pin - 1000185687×1
- SHIM - 1000154275×1
- SHIM - 1000154276×1
- SHIM - 1000154278×1
- SHIM - 1000154280×1
- Bucketcylinder 1000186345×1
- PIN - 1000163292×2
- 171000015608Not stockedsteel bushing×6
- 181000021601Not stockedlock ring×6
- 191000015607Not stockedsteel bushing×2
- Pin 1000296761×2
- COTTER PIN - 1000015459×2
- Pivotplate 1000165316×1
- Pivotplate 1000165315×1
- 241000015475Not stockedgrease nipple×4
- 251000015480Not stockedcap grease nipple×6
- 261000015476Not stockedgrease nipple×2
- bracket hose - 1000113934×1
- 281000013009Not stockedhex screw×1
- 291000015438Not stockedlock washer×1
- washer 10,5 A2C DIN125 - 1000015432×1
- kit dipper arm long - 1000235021×1
- kit dipper arm long - 1000249127×1
