EW100

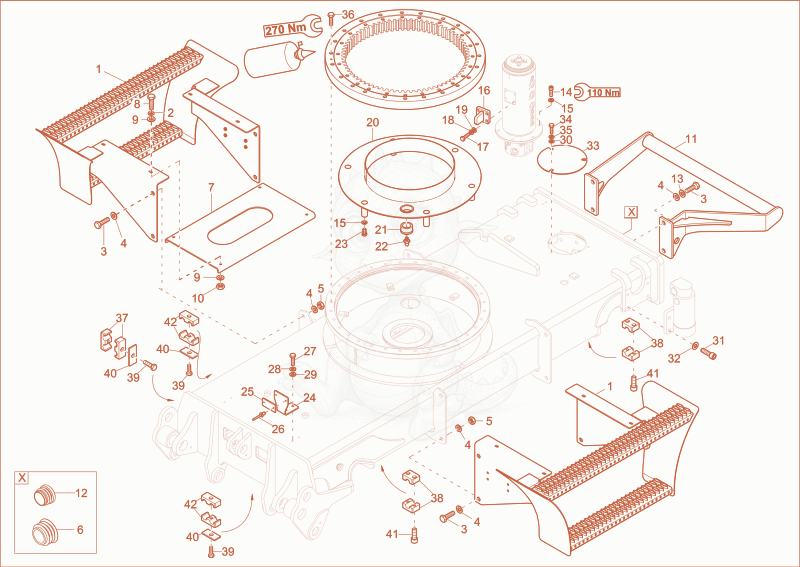

EW100 undercarriage Diagram
- Footboard 1000164167×2
- 21000015438Not stockedlock washer×4
- hex screw - 1000082423×12
- 41000015440Not stockedu-washer×20
- 51000021948Not stockedhexagon nut×8
- 61000315345Not stockedplug×8
- Connectionsheet 1000167499×1
- 81000015348Not stockedhex screw×4
- washer 10,5 A2C DIN125 - 1000015432×8
- nut M10-8 A2C-DIN985 - 1000015408×4
- Staticbar 1000181656×1
- PLUG - 1000186938×4
- lock washer - 1000157110×4
- 141000022173Not stockedcheese head screw×6
- 151000015450Not stockednorthlock disc×12
- limit stop - 1000160922×1
- hex screw - 1000085404×4
- lock washer - 1000082609×4
- 191000049219Not stockedwasher×4
- Greasering 1000157112×1
- plug - 1000082794×1
- 221000015476Not stockedgrease nipple×1
- hex screw - 1000085418×6
- bracket reflector - 1000074831×2
- REFLECTOR - 1000004320×2
- blind rivet A3x12 - 1000082697×4
- 6-Point screw M8x30-8.8 A2C-DIN933 - 1000085390×4
- 281000015437Not stockedlock washer×4
- 291000015431Not stockedwasher×4
- 301000049219Not stockedwasher×3
- 311000015400Not stockedcheese head screw×8
- 321000015451Not stockednorthlock disc×8
- COVER - 1000157152×1
- hex screw - 1000085417×3
- lock washer - 1000082609×3
- hex screw - 1000082284×32
- clamp body - 1000099510×1
- clamp body - 1000083281×4
- hex screw - 1000085393×8
- 401000015629Not stockedcover plate×6
- 411000015369Not stockedcheese head screw×8
- clamp 18/2 - 1000083300×7
