EW100

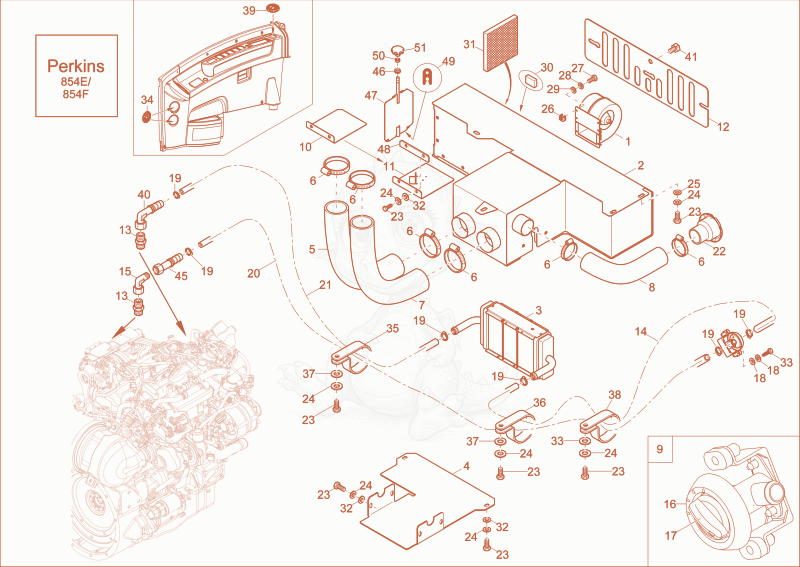

EW100 heating Diagram
- heater blower - 1000111971×1
- Heaterbracketcover 1000113420×1
- heat exchanger - 1000109752×1
- heater bracket cover - 1000113944×1
- 51000435573Not stockedair suction hose×1
- hose clamp 50-70mm - 1000083310×6
- 71000435573Not stockedair suction hose×1
- air suction hose - 1000124442×0.6
- water valve - 1000147152×1
- slide - 1000109168×1
- console - 1000374810×1
- perfored plate - 1000249538×1
- GE12LM18X1,5EDOMDA3C - 1000085051×2
- heater hose ID15x3,5 - 1000261871×0.9
- 151000000573Not stockedscrew joint×1
- protection - 1000163591×1
- KNOB - 1000163590×1
- 181000015430Not stockedu-washer×4
- 191000019590Not stockedhose clamp×6
- heater hose ID15x3,5 - 1000261871×5.3
- heater hose ID15x3,5 - 1000261871×5.1
- 221000034830Not stockedair nozzle×1
- 231000019136Not stockedhex screw×18
- 241000015437Not stockedlock washer×18
- 251000013027Not stockedwasher×4
- cage nut - 1000115558×6
- socket head screw M4x12 8.8 A2C DIN912 - 1000082428×6
- lock washer - 1000082612×6
- washer 4,3 DIN125 - 1000094961×6
- seal strap foam 10x15 - 1000098196×2
- air cleaner - 1000115808×1
- 321000015431Not stockedwasher×8
- 331000015431Not stockedwasher×9
- 341000034829Not stockedair nozzle×5
- pipe clamp RSGU 1.50/20 - 1000083325×5
- bracket - 1000292869×1
- 371000015448Not stockedwasher×5
- pipe clamp RSGU 1.45/20-W1 - 1000274288×1
- round nozzle - 1000183686×1
- hose sleeve - 1000267953×1
- 411000061271Not stockedgrooved screw×1
- allen screw M4x16-8.8 A2C-DIN912 - 1000082474×4
- lock washer - 1000082612×4
- allen screw M4x16-8.8 A2C-DIN912 - 1000082474×4
- hose sleeve - 1000267951×1
- rubber sleeve - 1000228497×1
- cover - 1000374809×1
- plate - 1000374821×1
- EDGE PROTECTION - 1000181084×0.25
- 501000015406Not stockedhexagon nut×1
- 511000015429Not stockedstarhandle nut×1
