Excavator 38Z3

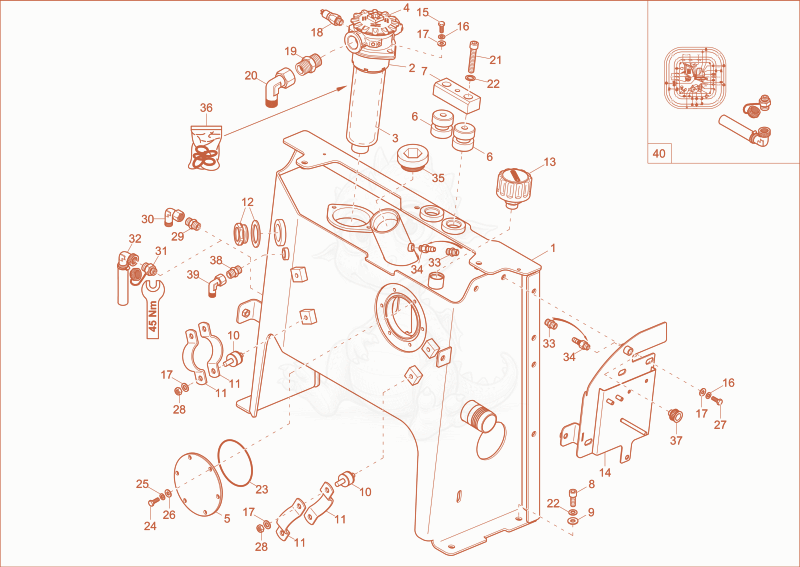

38Z3 hydraulic tank Diagram
- 11000130043Not stockedhydraulic tank×1
- REFLUX FILTER - 1000068811×1
- REFLUX FILTER INSERT X-1000318994 - 1000004556×1
- 41000068821Not stockedcover back flow filter×1
- OIL TANK CAP - 1000147659×1
- METAL- RUBBER BUFFER - 1000105025×2
- fastening plate - 1000147639×1
- allen screw M 12x30-10.9DACRO500DIN912 - 1000085510×4
- 91000049219Not stockedwasher×4
- METAL- RUBBER BUFFER - 1000147658×4
- PIPE CLAMP - 1000147657×4
- 121000002989Not stockedview glass×1
- venting filter (0,2bar) - 1000261957×1
- air guide plate - 1000143639×1
- 151000015367Not stockedhex screw×2
- 161000015438Not stockedlock washer×4
- washer 10,5 A2C DIN125 - 1000015432×8
- PRESSURE SWITCH - 1000241241×1
- 191000015496Not stockedscrew joint×1
- EW28LOMDA3C - 1000085091×1
- cheese head screw - 1000085481×2
- lock washer - 1000082609×6
- 231000015679Not stockedo-ring×1
- 241000013008Not stockedhex screw×6
- 251000015437Not stockedlock washer×6
- 261000015431Not stockedwasher×6
- Hex Screw M10x25-8.8 A2K-DIN933 - 1000015345×2
- 281000015407Not stockedhexagon nut×4
- GE12LREDOMDA3C - 1000015492×1
- 301000000573Not stockedscrew joint×1
- 311000322340Not stockedservice valve×1
- drain coupling M22x1,5 90° - 1000234781×1
- 331000015488Not stockedscrew joint×2
- screw joint - 1000154360×2
- VSTI2ORA3C - 1000116833×1
- 361000068817Not stockedseal kit back flow filter×1
- LUG - 1000150878×1
- 381000015494Not stockedscrew joint×1
- 391000015512Not stockedscrew joint×1
- service valve motor oil - 1000237351×1
