WN Excavator 9503-2

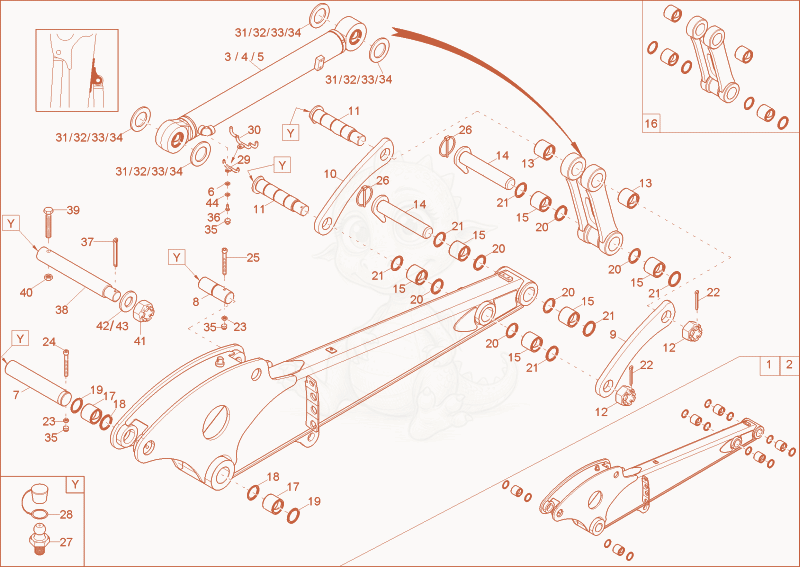

9503 DIPPER ARM (OPTION) Diagram
- Pre Assembleddipperarm 1000245095×1
- PRE-ASSEMBLED DIPPER ARM - 1000245096×1
- Bucketcylinderew100 1000258939×1
- bucket cylinder - 1000144737×1
- X-1000258939 bucket cylinder - 1000236635×1
- Bucketcylinder 1000379311×1
- washer 10,5 A2C DIN125 - 1000015432×1
- PIN - 1000115087×1
- Pin 1000115092×1
- Pivotplate 1000115094×1
- Pivotplate 1000115093×1
- Pin 1000115084×2
- 121000015419Not stockedcrown nut×2
- steel bushing - 1000083201×2
- Pin 1000115091×2
- 151000015603Not stockedsteel bushing×6
- Pre Assembledconnectinglink 1000132366×1
- steel bushing - 1000083203×2
- lock ring - 1000082759×2
- pin gasket - 1000083593×2
- lock ring - 1000095014×6
- 211000015701Not stockedpin gasket×6
- cotterpin - 1000085662×2
- nut M10-8 A2C-DIN985 - 1000015408×2
- cheese head screw - 1000131405×1
- CHEESE HEAD SCREW - 1000082430×1
- 261000015457Not stockedcotter pin×2
- 271000015476Not stockedgrease nipple×5
- 281000015480Not stockedcap grease nipple×5
- bracket hose - 1000113934×1
- bracket hose - 1000235848×1
- shim - 1000115023×1
- shim - 1000115021×1
- shim - 1000115020×1
- shim - 1000114999×1
- 351000067799Not stockedcover cap×3
- hex screw M10x20-8.8 A2C DIN933 - 1000085411×1
- cotterpin - 1000085662×1
- Pin 1000180035×1
- HEX SCREW - 1000180095×1
- HEXAGON NUT - 1000082585×1
- 411000015419Not stockedcrown nut×1
- shim - 1000146842×1
- shim - 1000146846×3
- 441000015438Not stockedlock washer×1
